ピグの種類と用途

使用目的に合わせて最適なものを選定。(写真掲載以外の特殊タイプピグもあります。)

区別 ピグの呼称 主用途


























エステルソフト ●管内の状態確認
●残留液体の吸着、排出




タフベア― ●新設配管(ステンレス、アルミ、ライニング管、鋼管、
塩ビ管)の清掃
●水圧テストのための空気抜き及び排水
●配管転用のため排水、清掃(重油→ガソリンに転用)
クリスクロス ●新設配管(鋼管)の異物、溶接スケールの除去
●旧管の前洗浄、柔らかい堆積物の除去
タフワイヤー 普通ワイヤーブラシ 表面にワイヤーブラシや強力な、スパイク等を埋め込み硬質スケールが除去できる ●旧管の硬質スケール
(酸化鉄、酸化カルシウム)除去
●新設管の高級研磨清掃
(酸素、ジェット燃料)
ミルスケールの除去
●加熱炉チューブクリーニング
●ライニング用下地処理
ワイヤーブラシ 強力ワイヤーブラシ タフベアーブラシ
ケーシング ロープ付き
ピグの両端または一方にロープをを出せます。
●ピグの持ち運び(18B以上は標準ロープ付)
●導線(糸)貫通
●パイプからの引き出しPAT.1148481

ケージング
本体にケージングプレートを取り付けます。
●管内径測定




ボール ●ピグラインシステム
●異種流体分離輸送
●バージ

マグネット内臓ボール
●ピグラインの完全自動化
(PU-100磁気センサーと組み合わせ)








シャトル マグネット内臓シャトルピグ
●ピグラインの完全自動化
(PU-100磁気センサーと組み合わせ)



PU−100磁気センサー ●検知部はステンレス管の様な非磁気性体とします。


ラインシステム


受入・出荷配管にピグシステムを取り付けることにより、配管本数の削減と省力化が可能になります。

  • 1本のパイプラインで異種流体の移送
  • 緊急時に安全流体への置換
  • スケールの成長を防止する定期クリーニング

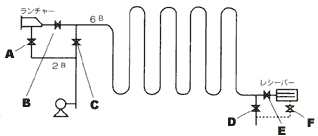

操作方法
1)通常運転中は A B E バルブを閉じておく。
2)洗浄時には C D バルブを閉じ、B E を開き、A バルブによってピグを送行させる。
